Printer 3D 1m3

Présentez ici vos projets individuels, qu'ils soient encore à l'étude, en cours de fabrication ou déjà réalisés.

Re: Printer 3D 1m3

Message par exor_6 » 08 Mai 2014, 11:01

De plus, les tiges que j'ai trouvé ont un 'pas' de 3mm, ce qui signifie que à chaque tour le plateau bouge de 3mm, ca va pas être facile de toucher le 1/10 de mm...


les moteurs on 400 pas par tour . donc théoriquement 3mm / 400
l'électronique gère les moteur , pas par pas donc doit avoir aucune perte de pas .
a moins qu'il y est un souci matériel qui le bloque ( point dur ect...) ou une mauvaise alimentation (pas assez de courant = pas assez de couple) . plus les moteurs tourne vite plus il perd du couple . il faut donc augmenter parallèlement la puissance pour conserver le couple.

Je me demande si c'est vraiment utilisable une imprimante de cette dimension. Avec l'ultimaker, considérée comme assez rapide, il n'est pas rare de dépasser les 20 heures d'impression pour une "grande" pièce pas si grande que ça. Pour des objets de presque 1m3 je n'ose imaginer les temps d'impression (plusieurs jours?). Il faut de toutes façons plusieurs extrudeurs de base pour gagner en rapidité. Une solution serait aussi de concevoir une tête géante pour pouvoir imprimer à une très basse résolution: une épaisseur de couche de plusieurs millimètres (pas gênant pour faire du mobilier par exemple, il suffit d'en tenir compte dans le design). Ensuite vient le problème du matériau: à 30€ minimum le kg de PLA, ça va vite revenir à plusieurs centaines d'euros en plastique pour le moindre objet (qui aura de grandes chances de foirer vu les temps d'impression).


Le temps c'est pas un problème .Mais j'ai eu la même question concernant le coût des matériaux .

si c'est pour faire des coques et carter , la méthode moule et fibre de verre sera la moins onéreuse et surtout la plus solide.
j'ai moi même quelque pièce a faire et surtout la finition est encore plus jolie .

pour la modélisation du moule ( positif ou negatif ) plusieurs solution :
la fraiseuse cnc 2d et demi
ou la fil chaud (forme moins complexe)

http://beauxboulons.org/forum/viewtopic.php?f=24&t=121



Ensuite le moulage fibre de verre ou de carbone :

un tuto genial ici :
http://resine-polyester.eu/2009/02/11/fabrication-de-pieces-en-fibre-de-carbone-ou-de-verre/

fench sa serais bien que tu passe se soir , je rapporte des drivers moteur plus costaud et un nema 23 si on veu faire des

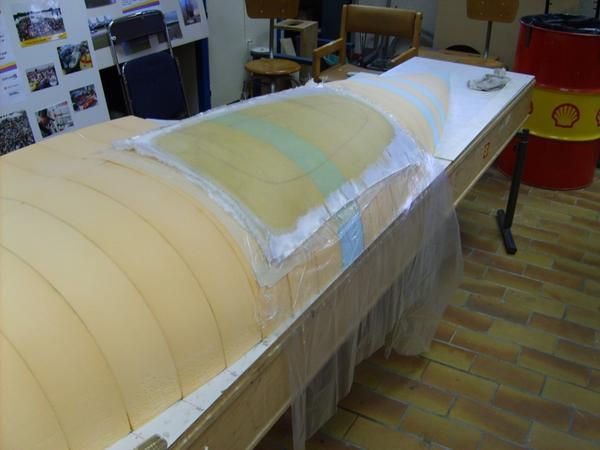

essai sur une ramp 1.4 .je raporte aussi une piece en fibre faite avec un moule polystyrène.
mon idée serais plutôt une cnc d'un mètre minimum ...
Dernière édition par exor_6 le 13 Mai 2014, 19:33, édité 1 fois.
exor_6

Message(s) : 79
Inscription : 21 Avril 2014, 18:07

Re: Printer 3D 1m3

Message par n@no » 08 Mai 2014, 13:09

TRES Impressionnant !

Cela m'a fait penser à ça :
Tu sais il y a une équipe qui imprime des carcasses de dinosaures en Auvergne avec de grandes imprimantes.
Mais ils impriment par petit bout. http://videos.tf1.fr/jt-20h/2014/des-di ... 79801.html
http://www.crea-zaurus-3d.com/
Avatar de l’utilisateur
n@no

Message(s) : 157
Inscription : 04 Mars 2014, 07:33
Localisation : Auxerre

Re: Printer 3D 1m3

Message par prosper » 09 Mai 2014, 17:51

bonjour,

Si vous persistez dans ce projet je vous conseillerai d'envisager une enceinte chauffée. En effet, compte tenu du temps de réalisation d'une couche, l'adhésion de la suivante risque de se faire sur un matériau déjà bien refroidi et risque donc d'être très moyenne voire mauvaise avec des délaminations à prévoir....

amicalement
prosper

Message(s) : 1
Inscription : 09 Mai 2014, 17:45

Re: Printer 3D 1m3

Message par exor_6 » 13 Mai 2014, 00:34

prosper a écrit :Si vous persistez dans ce projet ...

umm Fench nous prepare surment du lourd !
Je suis paré et j'ai hâte de voir les esquisses
exor_6

Message(s) : 79
Inscription : 21 Avril 2014, 18:07

Re: Printer 3D 1m3

Message par Fench » 15 Mai 2014, 06:40

Bonjour à tous

Donc je suis toujours sur le projet, je fais pas mal de croquis et de recherches sur cette imprimante.
Autant le dire, vu l'explosion des couts dés qu'on fait un peu de freestyle, je passer sur un projet plus modeste: 50x50x50
D'antant que nous l'avons vu, il n'est pas garanti de réussir à imprimer sur une surface de 1m².
Comme j'ai eu l'occasion d'en parler, j'ai beaucoup de projets sur le feu donc finalement peu de temps à accorder à chacun de ces projets.
Aussi là j'essai de finaliser un projet CAO sur lequel je bosse depuis 1 an, et qui je l'espere me me rapportera un peu d'argent...
Donc dés que j'ai un peu de temps j'essairai de modeliser en 3D la 0.125mCube à partir de mes beaux croquis !

Désolé Exor_6, je n'ai pas pu venir Jeudi, et je n'avais pas vu que tu amenais ce super matos !!! je suis dégouté ! :roll:

Si tu veux bien on remet ca !
Fench

Message(s) : 40
Inscription : 01 Avril 2014, 11:42

Re: Printer 3D 1m3

Message par manu » 26 Mai 2014, 20:14

Je suis tombé sur ça:
http://reprap.org/wiki/LeBigRep
https://www.flickr.com/photos/kurtcircuit/sets/72157624845973625
Beaucoup de pièces ont l'air d'être en médium découpé à la cnc, Pcb fait maison, je ne comprend pas tout mais ça n'a pas l'air trop cher..
Avatar de l’utilisateur
manu
Administrateur

Message(s) : 539
Inscription : 20 Janvier 2014, 18:49

Re: Printer 3D 1m3

Message par exor_6 » 26 Mai 2014, 20:39

Je peu decoupé les pieces en medium s'ils sont pas trop grand .
Et le circuit imprimé a l'anglaise aussi ...
open hardware ? on peu dl les fichier ?
cool manu!
exor_6

Message(s) : 79
Inscription : 21 Avril 2014, 18:07

Re: Printer 3D 1m3

Message par manu » 27 Mai 2014, 11:36

argl c'est soi-disant opensource mais le lien vers thingiverse est mort :evil:
Comme souvent... En fait on voit que c'est les mecs de http://bigrep.com/ ....

J'ai en trouvé une autre sur thingiverse mais je ne sais pas si c'est vraiment la même chose:
http://www.thingiverse.com/thing:24037
Avatar de l’utilisateur
manu
Administrateur

Message(s) : 539
Inscription : 20 Janvier 2014, 18:49

Re: Printer 3D 1m3

Message par exor_6 » 02 Juin 2014, 20:51

exor_6

Message(s) : 79
Inscription : 21 Avril 2014, 18:07

Re: Printer 3D 1m3

Message par manu » 03 Juin 2014, 08:38

aah un bon gros cadre en acier! ça c'est du rigide! Bonne idée les roulettes.
Avatar de l’utilisateur
manu
Administrateur

Message(s) : 539
Inscription : 20 Janvier 2014, 18:49
